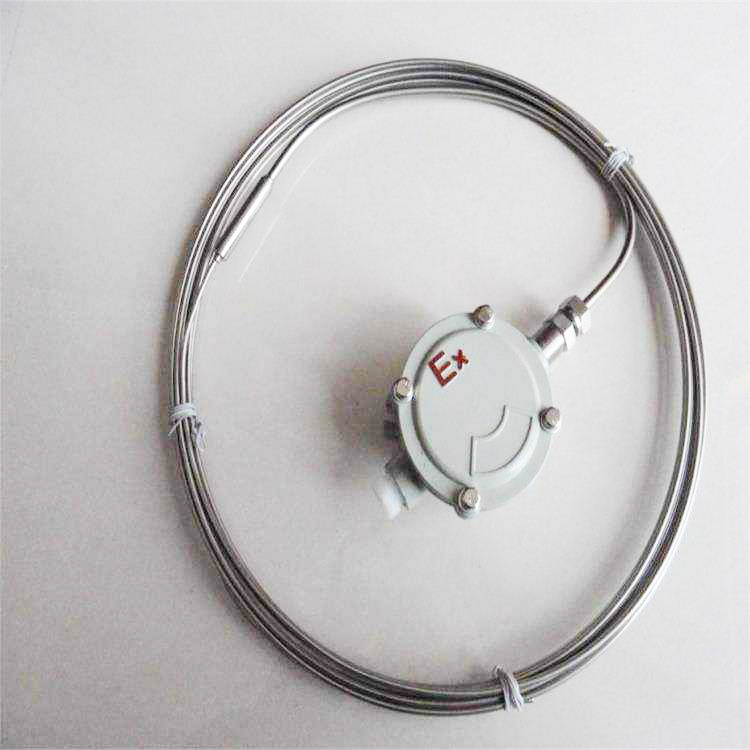

MI鎧裝加熱電纜安裝說明
MI鎧裝加熱電纜（礦物絕緣加熱電纜）安裝需嚴格遵循防爆、防火及電氣規范，核心流程包括前期準備、安裝操作、接線調試和后期維護，具體步驟如下：
一、前期準備
1. 現場與產品核查：確認安裝環境（如爆炸性氣體環境需對應防爆等級）、管道/設備溫度需求，核對電纜型號、規格（功率、長度、耐壓值）及防爆認證文件是否匹配。
2. 工具與附件準備：準備專用工具（電纜切割刀、壓線鉗、扳手）、配套附件（防爆接線盒、終端密封頭、固定夾具、高溫絕緣膠帶）及安全裝備（絕緣手套、護目鏡）。
3. 電纜預處理：檢查電纜外觀無破損、鎧裝層無銹蝕，測量絕緣電阻（常溫下應≥100MΩ），切割時需保持切口平整，避免損傷內部導體和絕緣層。
二、安裝操作
1. 固定方式選擇：
- 平面安裝：采用不銹鋼扎帶或?qū)Ｓ脢A具，間距≤500mm，距邊緣距離≥100mm。
- 管道安裝：直線管道上間距為300-500mm，彎曲處加密至200-300mm，電纜與管道緊密貼合，禁止纏繞過緊導致鎧裝層變形。
2. 敷設要求：
- 電纜應沿設備/管道走向平直敷設，避免交叉、扭曲，轉彎半徑不小于電纜直徑的6倍。
- 穿越墻體或樓板時，需加裝防爆套管，套管兩端用防火密封材料封堵。
- 與其他線纜、管道平行敷設時，間距≥200mm；交叉敷設時，間距≥50mm。
3. 鎧裝層處理：安裝過程中保護鎧裝層完整性，若局部破損需用防腐涂層修補；終端處需剝除多余鎧裝層，露出內部絕緣段，長度符合接線盒安裝要求。
三、接線與密封
1. 接線操作：
- 剝?nèi)ル娎|端部絕緣層，露出導體（長度適配接線端子），用壓線鉗壓接接線端子，確保連接牢固。
- 接入防爆接線盒，導體連接點需遠離盒壁，接線盒內導線預留適當余量，避免受力。
- 鎧裝層需通過專用接地端子可靠接地，接地線截面不小于4mm2，接地電阻≤1Ω。
2. 終端密封：未接線的電纜終端需安裝專用終端密封頭，加熱區終端密封需耐受工作溫度，非加熱區采用普通密封頭，防止 moisture 和雜質進入。
四、調試與驗收
1. 絕緣測試：接線完成后，再次測量電纜絕緣電阻，確保符合規范（通電前≥50MΩ）。
2. 通電調試：xj****行空載通電，檢查電纜發熱是否均勻，表面溫度是否達到設計值，無局部過熱現象。
3. 驗收標準：固定牢固無松動，接線規范且密封良好，絕緣電阻合格，發熱性能達標，防爆附件安裝符合要求。
五、維護與注意事項
1. 日常巡檢：每周檢查電纜外觀、固定情況及接線盒密封性，每月測量一次絕緣電阻。
2. 故障處理：發現電纜破損、發熱異?；蚪^緣電阻下降時，立即斷電，更換故障段并重新密封接線。
3. 禁忌事項：禁止隨意裁剪電纜（定長制造），避免在電纜上放置重物或敲擊，嚴禁過載運行。
